Содержание звеньев аллилглицидилового эфира составляет ок. 2 мол. %. Мол. м. 4-104-2,5-106; т.пл. 70 °С, т. стекл. ок. — 74 °С; плотн. 1,02 г/см3; раств. в толуоле. ТГФ, хуже-в гексане.
пропиленоксидный каучук отличается высокой гибкостью молекулярных цепей, обусловленной низким барьером вращения вокруг простых эфирных связей, и газонепроницаемостью.
Получают пропиленоксидный каучуксополимеризацией мономеров в растворе (кат.-алкилы А1 или Zn; сокатализатор-Н2О). Чтобы гидролизкатализатора протекал мягко, в систему вводят эфир, для повышения активности катализатора и для регулирования мол. массы каучука -ацетил ацетон. Полимеризация под влиянием продуктов неполного гидролиза триалкилалюми-ния-алкилалюмоксанов- протекает, вероятно, по координационно-ионному механизму.
пропиленоксидный каучук пластицируется, легко вальцуется; вязкость по Муни 50-60. Отличается невысокой емкостью по отношению к саже. Вулканизуется серой. орг. пероксидами (без подвулка-низации).

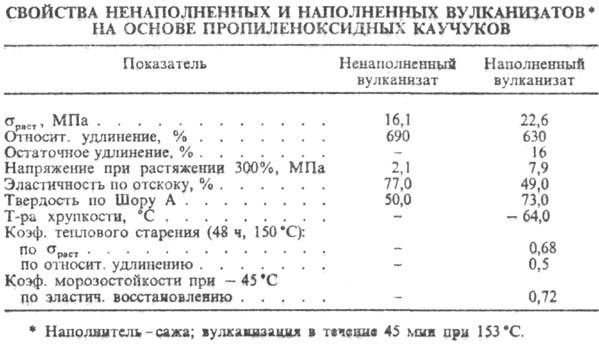

Вулканизаты характеризуются высокой прочностью при растяжении (см. табл.), выносливостью при многократных деформациях. низким теплообразованием, высоким сопротивлением разрастанию порезов. Пригодны для работы при температурах от —60 до 150°С, термо- и озоностошш, мало набухают в минер. маслах, особенно с высоким содержанием нафтенов, устойчивы в разб. щелочах, разрушаются минер. кислотами.
Применяют пропиленоксидный каучук главным образом в произ-ве деталей для автомобилей (шланги, прокладки и др. РТИ). Перспективно использование пропиленоксидный каучук при произ-ве шин, озоностойких покрытий, антивибраторов и амортизаторов.
Лит.: Соболев В. М., Бородина И. В., Промышленные синтетические каучуки, М., 1977, с. 340—43; Родина Э. И. [и др.]. "Ж. прикл. химии", 1980, т. 53, М 5, с. 1151-55; Синтетический каучук, 2: изд., Л., 1983, с. 488 94.
